배수처리시설 (DRAIN BELT)

수처리시설 (CASI DRAIN BELT)

 Introducing of CASI Drain Belt

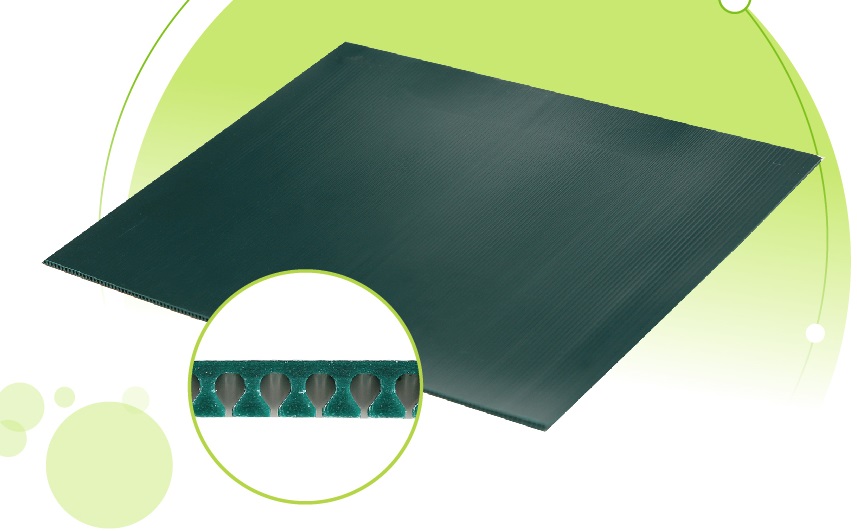

CASI 드레인 벨트
연질 PVC 재질로 한쪽 표면 전반에 일정간격으로 물을 흡입할수 있도록 갭이 길이 방향으로 형성되어 있고 안쪽에는 수로 역활을 하는 홈이 형성되어 있어 모세관 현상에 의해 주변의 모든 물을 흡수하여 위치 이동을 통해 배수하는 제품.







CASI 양면 드레인 벨트
연질 PVC 재질로 양쪽 표면 전반에 일정 간격으로 물을 흡수할 수 있도록 길이 방향으로 갭이 형성되어 있고 안쪽에는 수로 역활을 하는 홈이 형성되어 있어 모세관 현상에 의해 주변에 있는 물을 흡수 하여 위치 이동을 통해 배수하는 제품.







CASI 드레인파이프
PVC재질로 파이프 외부 표면 전반에 길이 방향으로 수로 역활을 하는 홈이 일정한 간격으로 분포되어 있고 홈의 외부 표면에 물을 흡수 할수 있도록 일정간격의 갭이 길이 방향으로 형성되어 있으며 모세관 현상에 의해 주변에 있는 물을 흡수하여 파이프 자체로도 토양의 물을 흡수, 배수와 수로 역활을 하는 제품



Mechanism of CASI Drain Belt

 CASI 드레입벨트 및 파이프의 배수 원리
CASI Drain Belt/Pipe의 배수 시스템은 모세관 현상, 중력, 압력 및 표면장력이 모두 작용하여 상호간에 공급 및 수요기능을 완벽하게 조화를 이루고 있습니다. 흙입자는 중력에 의해 분리되지만 물은 모세관 현상과 압력에 의해 집수되게 됩니다. 집수된 물은 중력 및 Siphon 작용에 의해 배수되며, DRAINBELT/PIPE는 이러한 자연의 시스템원리를 적용했기 때문에 효과적이고 반영구적이며, 가장 이상적인 배수 시스템이라 할수 있습니다.






 A: 모세관 현상에 의해 물이 유입
 B: 유입된 물은 표면장력에 의해 유입구 외부로 유출되지 않음
 C: 중력에 의해 퇴적물은 유입구로 유입되지 못함
 D: 사이펀 현상(압력차에 따른 현상)에 의해 유입된 물이 밖으로 배수

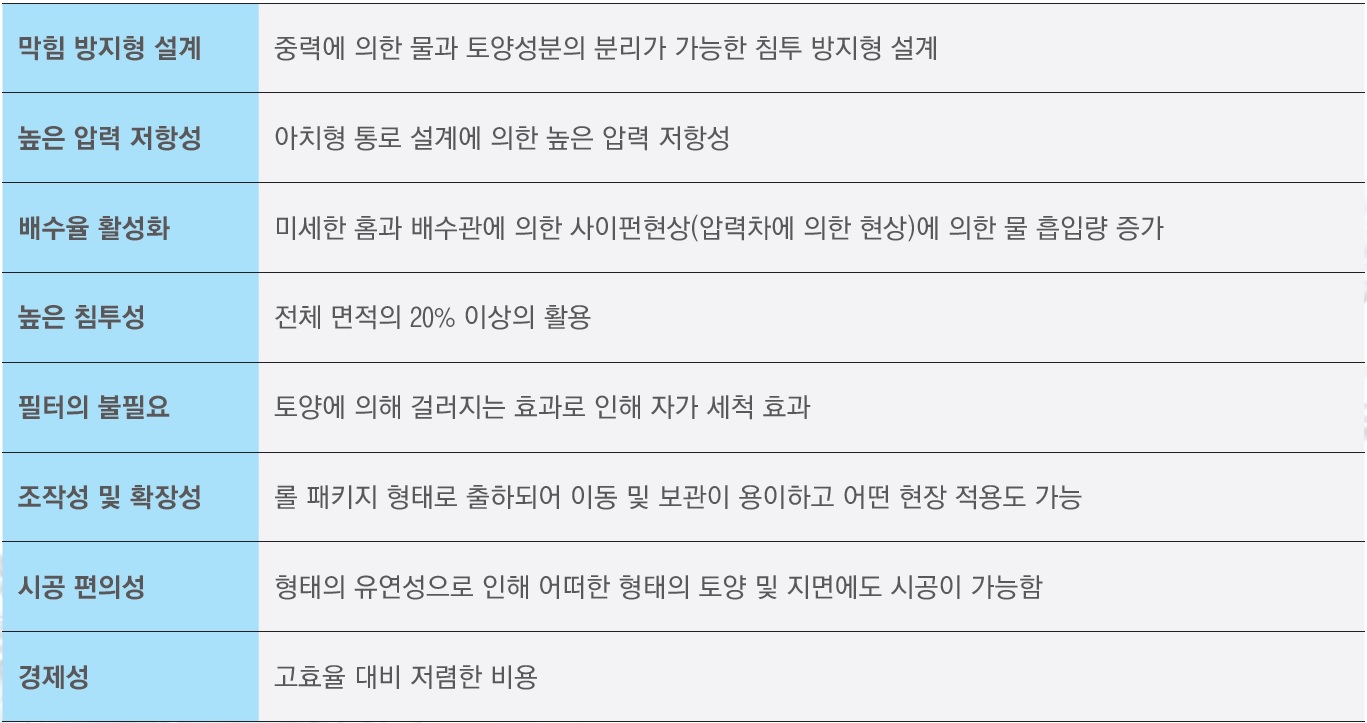

제품특징



시공순서



CASI 드레인벨트 부속품 체결 순서도

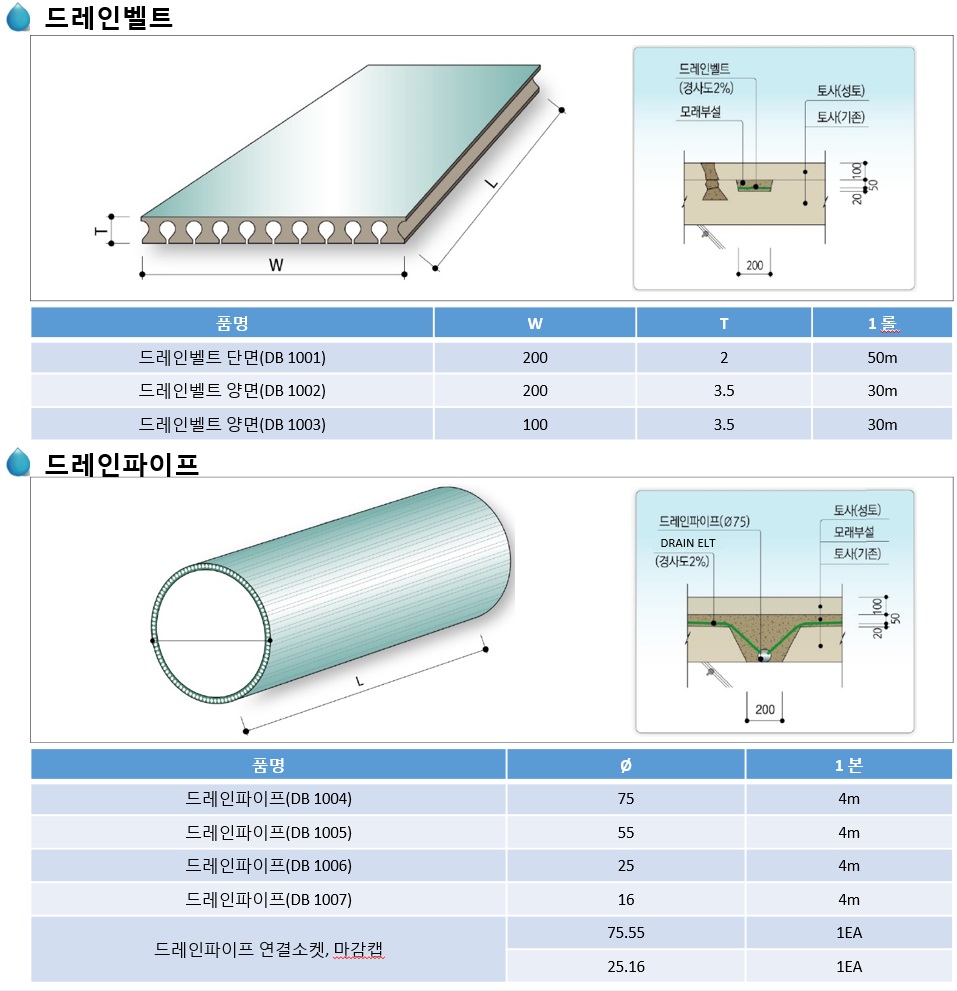

 CASIDRAIN BELT 제품규격





배수 시험 결과 비교

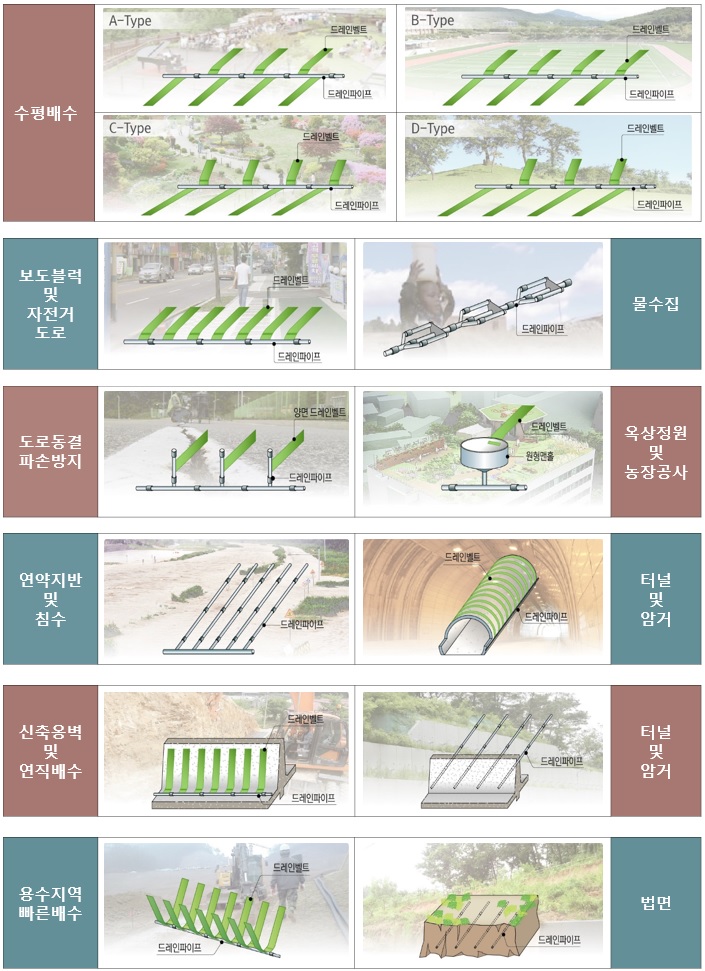

CASIDRAIN BELT 설치구조



적용분야

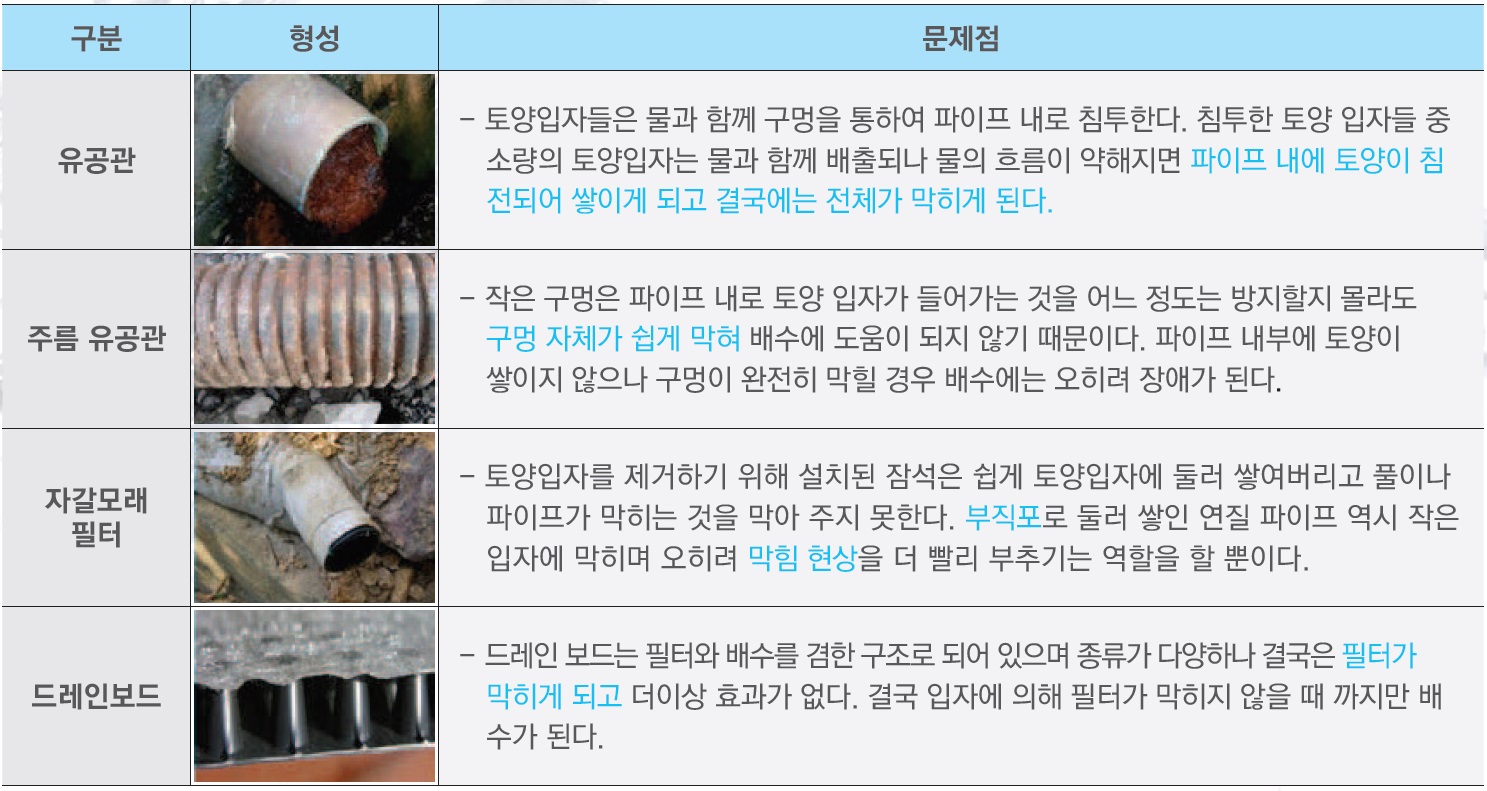

기존제품의 종류 및 문제점



적용사례

공사실적
