점성댐퍼 (Viscous Damper)
실린더 내부의 점성유체가 피스톤헤드의 오리피스구조를 통과하면서 발생되는 큰 감쇠력으로 지진에너지를 소산하는 장치.
점성댐퍼는 대표적인 속도의존성 장치로써 낮은 속도에서는 아주 작은 감쇠력이 발생되며, 지진시과 같이 고속에서는 큰 감쇠력이 발현되는 장치.
구조물에 점성댐퍼를 설치함으로써, 점성댐퍼의 감쇠기능을 통해 구조물의 변위를 줄여줌으로써 지진을 효과적으로 제어하는 장치임.
1. 특징
• 점성댐퍼 설치로 구조물에 추가된 감쇠력은 부재의 가속도와 변위를 감소시켜 구조물의 손상을 방지
• 일반적인 상용 프로그램으로 손쉬운 해석이 가능하며 구조물의 건설비를 절감할 수 있는 최적의 설계가 가능함
• 점성댐퍼는 크기가 작고 설치가 용이하며 높은 감쇠비로 경제적 설계가 가능함
• 기존교량 보강시 교통통제가 필요 없으며 기존의 교량받침을 그대로 사용하면서 내진성능을 확보
• 점성댐퍼는 온도 의존성이 낮고 온도응력을 하부교각에 전달하지 않으며, 별도의 외부전력 없이 지진 후에도 성능의 변화가 없기 때문에 지속적으로 사용이 가능함

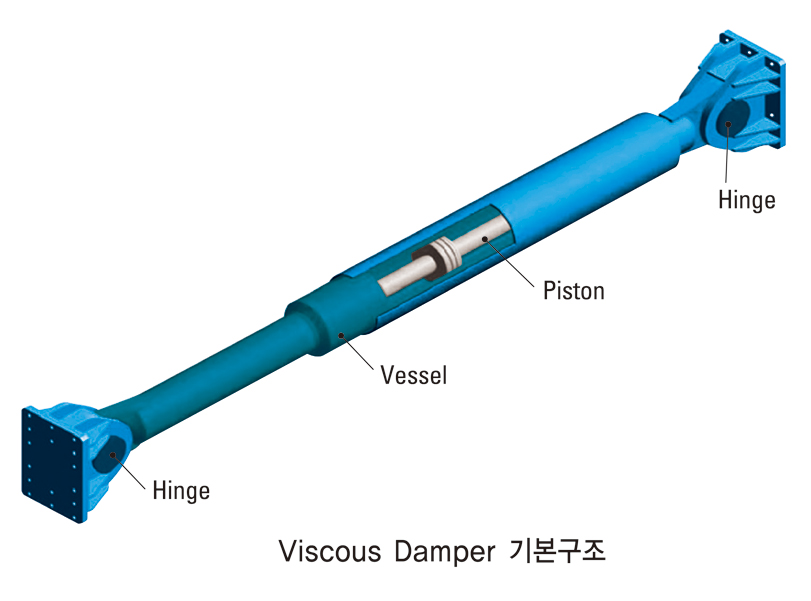

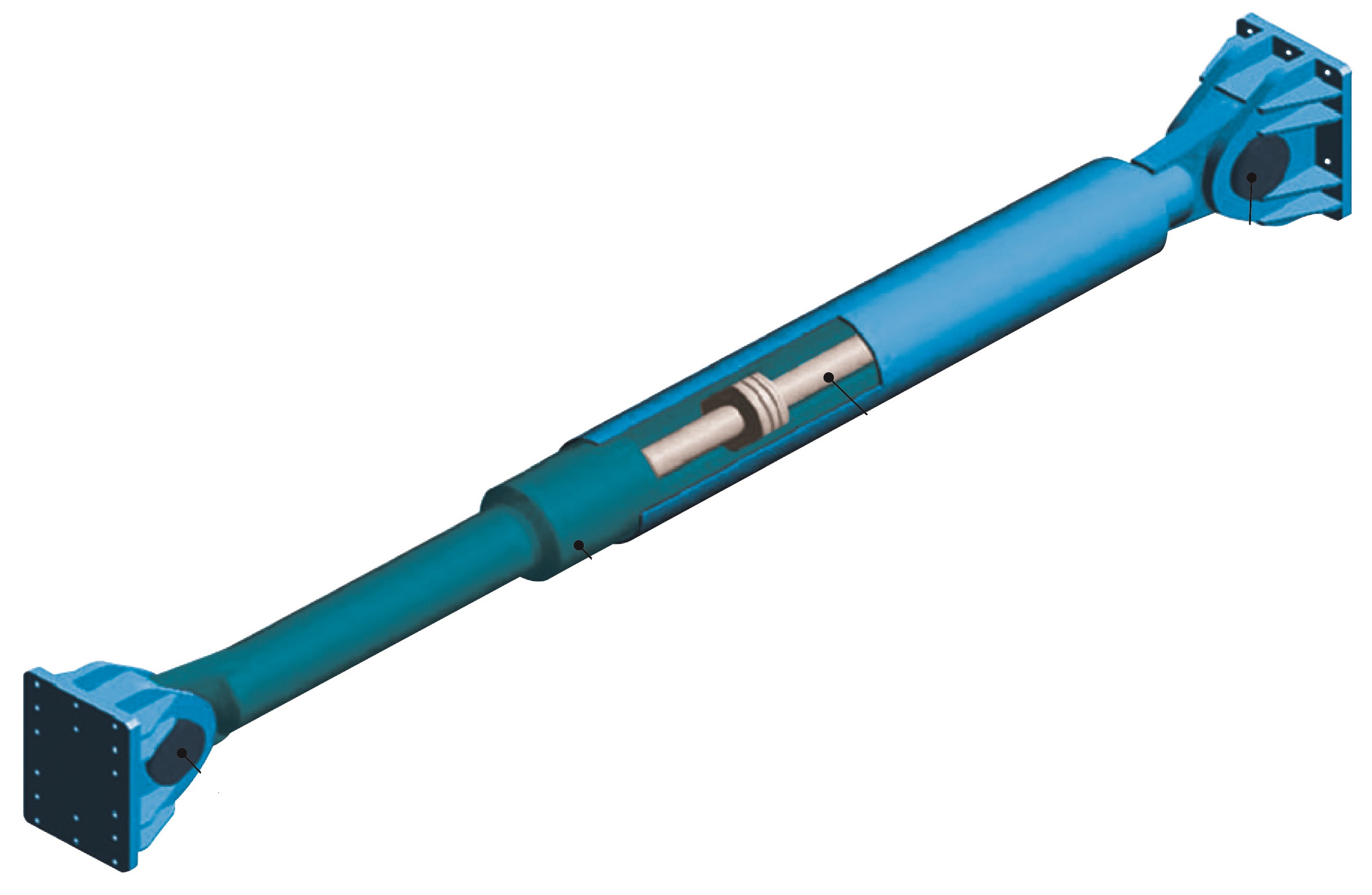

2. 형상
• 액상 실리콘이 채워진 실린더와 이것을 두개의 챔버로 나눠주는 피스톤이 주요한 구성요소
• 실린더와 피스톤의 완벽한 직선성을 보장하기 위한 양단부의 Spherical Hinge 시스템 채용

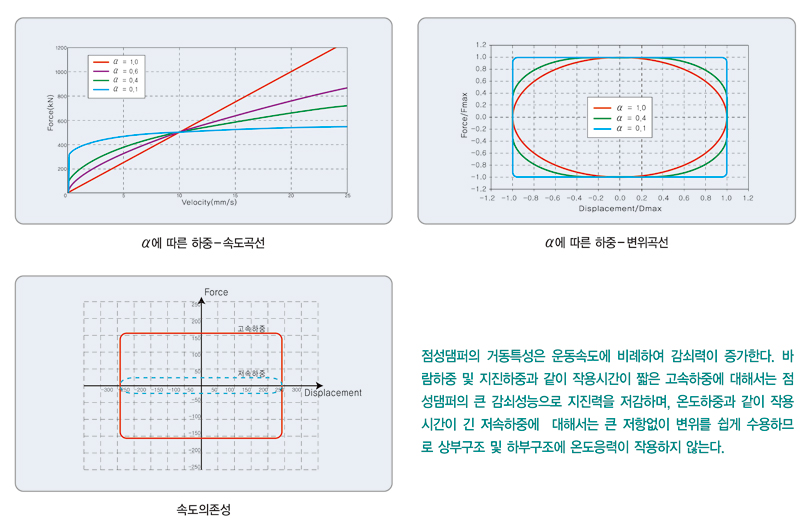

3. 거동특성

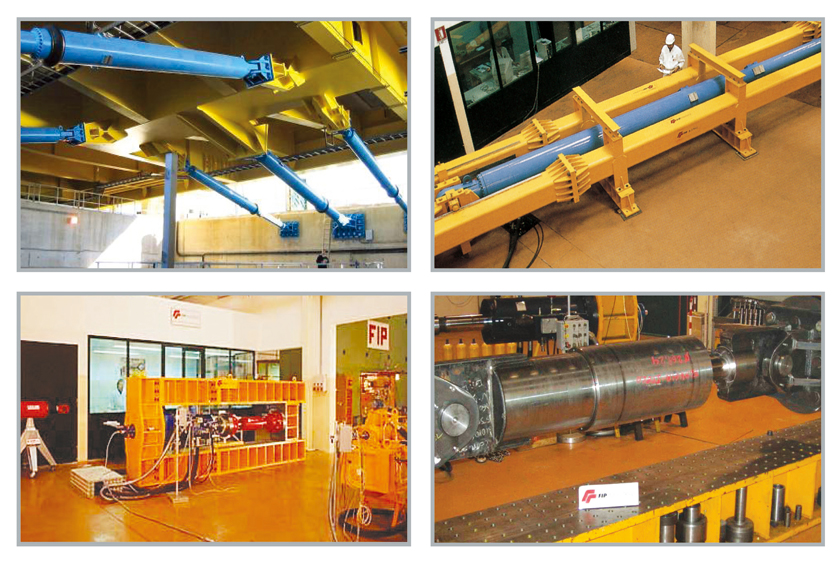

4. 제작 및 시험

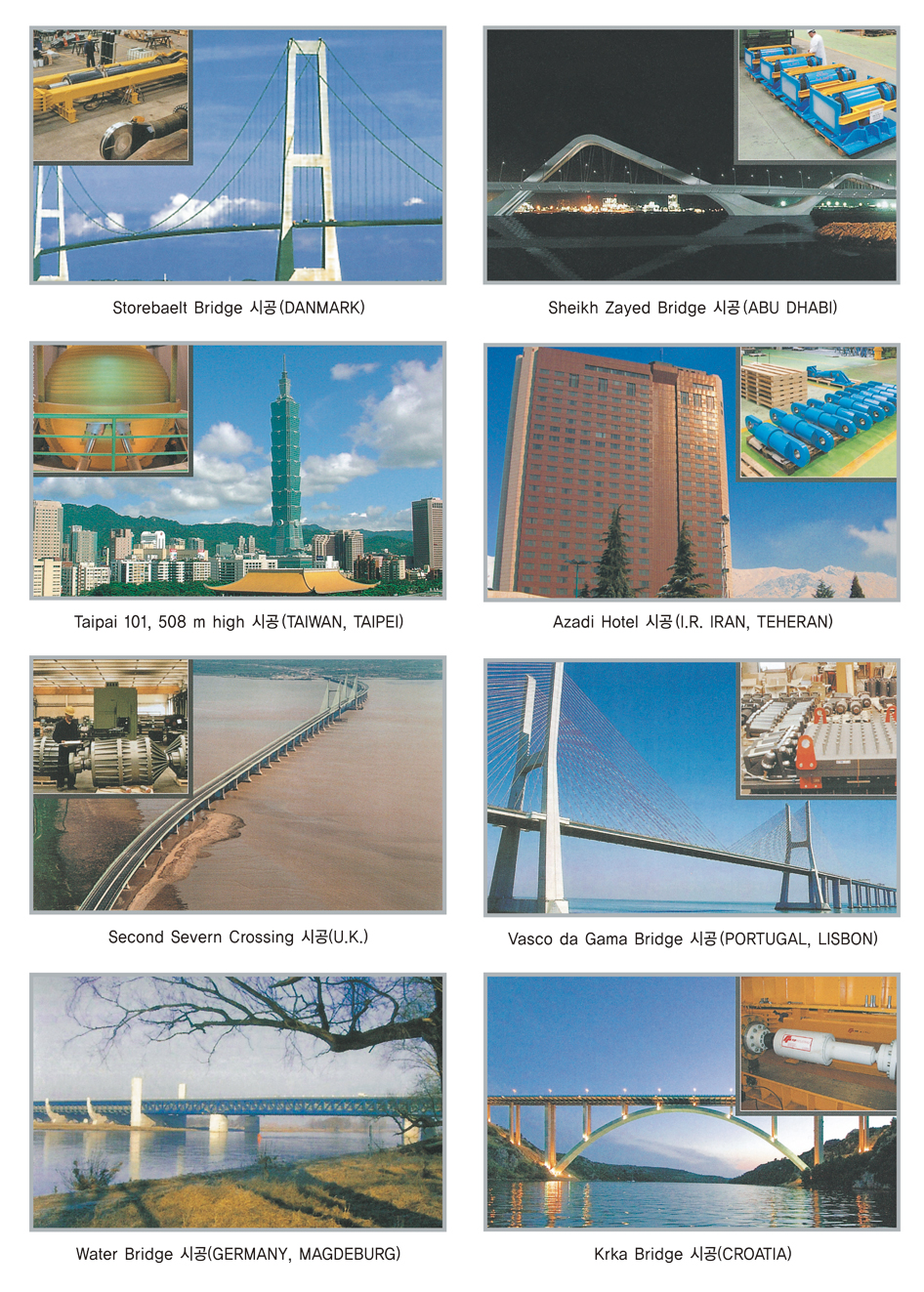

5. 시공사례
