마칠진자형 지진격리받침(FIP)

마찰진자형 지진격리받침  FIP® / FIP-D®
Friction Isolation Pendulum



상부구조를 지지하는 Ball Bearing System이 일정한 곡률을 갖는 매끄러운 마찰면에서 진자운동하는 교량받침

공학적 명칭은 Self-Centering Seismic Isolation System이고 제품명은 Friction Isolation Pendulum의 머리글자를 이용하여FIP®로 정의


1. 특징
• 에너지 최소화 원리에 따른 안정(Stability)조건을 만족하기 위해 지진 후 Self-Centering 성립
• 마찰력과 복원력에 의해 발생된 일에 근거한 이력거동이므로 지진 후 항복된 재료가 없어 받침교체 불필요
• 원구조물과 교량받침 사이의 고유진동수 간섭효과가 극히 미소하여 교량받침의 동특성 제한 최소화
• 진자운동의 주기인 TP  = 2π√(R/g) 로 원구조물과 교량받침 사이의 공진대역 검토
• 높은 지압강도와 낮은 마찰계수 특성을 갖는 특수한 미끄럼 재료 개발로 교량받침 적용성 극대화
• 지진 후 원구조물의 자발적인 복원 기능으로 여진 및 2차 피해를 최소화하기 위한 내진설계의 중요한 개념
• 재료항복에 따른 소성변형에너지에 근거한 교량받침은 에너지 소산능력이 높을수록 복원능력은 경감



2. 형상

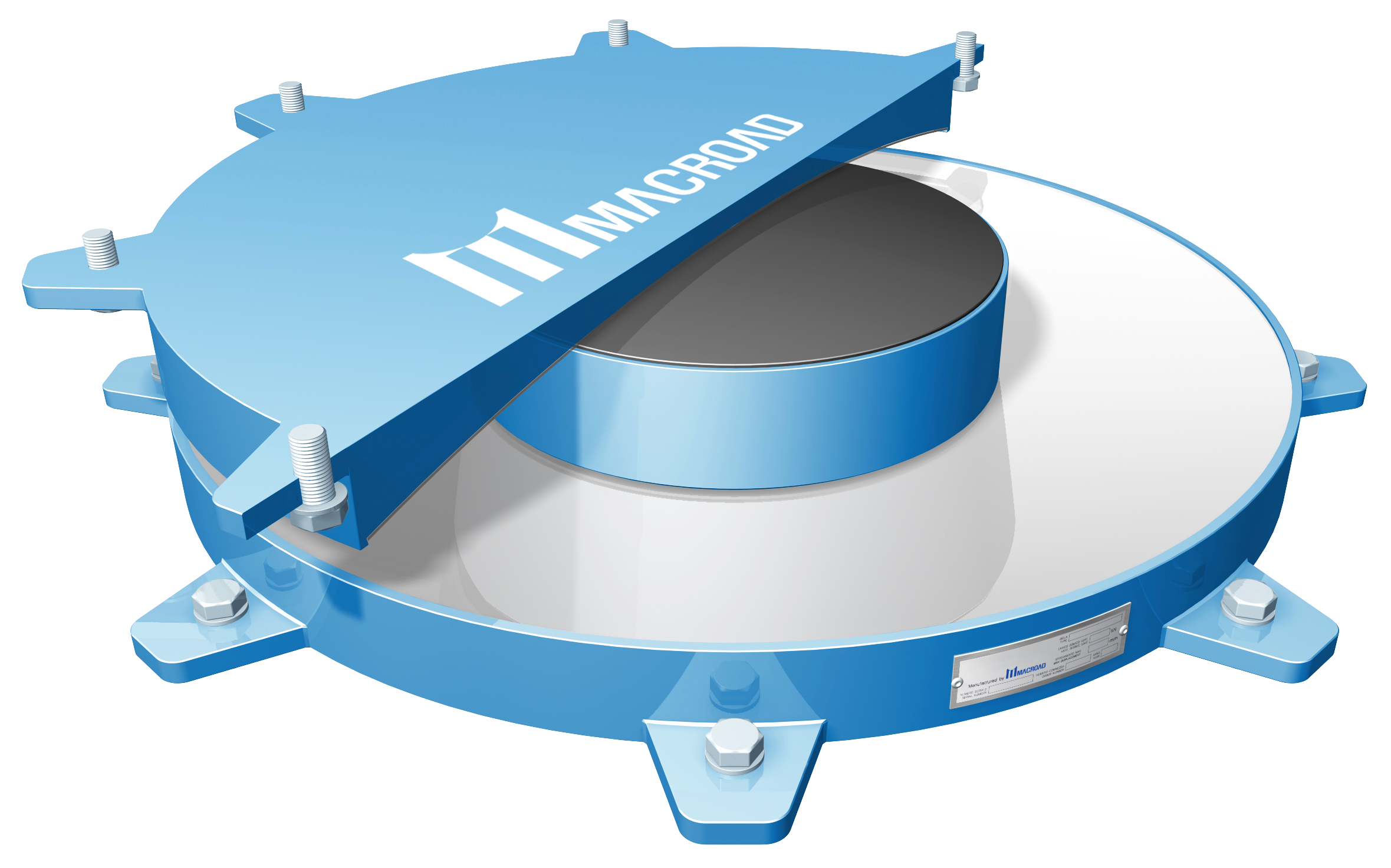

• 상하부 Concave Slider Plates와 이들 사이의 Pendulum이 주요한 구성요소
• Concave Slider Plates와 Pendulum 사이의 마찰면에 적용한 미끄럼 재료(UHMW-PE)는 FIP® 소형화의 핵심요소







 FIP-S

 FIP-D





3. 설치장소
