파이프 댐퍼 PD
Pipework Damper
플랜트 파이프 시스템에서 운전중 통과유체의 부정난류 또는 엘보구성 등으로 발생되는 진동 및 충격을 줄여주는 장치이다.
당사의 pipe댐퍼는 개방된 파이프형태의 피스톤과 외부실린더 및 내부실린더로 구성되고 실린더 내부에 특수 실리콘 유체로 구성된다.
파이프로부터 피스톤을 통해 전달되는 진동은 실린더 내부의 유체와 내부실린더 사이에 상호작용에 의해 감쇠되는 장치로, 누유 또는 마모 부분이 없어 유지관리가 필요 없으며, 폭넓은 진동에 대한 즉각적인 대응과 높은 감쇠성능, 낮은 온도의존성, 고 내구성 등을 특징으로 한다.
외부 진동원
- 기계의 회전, 왕복 운동 등에 의한 고정된 주파수의 진동
- 지진 또는 동적 진동
내부 진동원
- 내부 유체의 부정난류에 의한 내부 진동
- Elbow 등에 작용하는 충격하중
파이프 시스템의 내외부 진동원에 의해 가진된 동적진동은 광범위한 주파수를 가짐.
파이프 시스템은 유연성과 저감쇠 특성으로 진동에 민감. 일반적인 작동 상황에서도 파이프 시스템의 고유 주파수와 동조되어 진동의 증폭을 유발하며 파이프 시스템의 저감쇠 특성은 상황을 악화시킴.
플랜트 파이프 시스템에는 열변형은 허용하되 진동으로 인해 발생하는 응력을 줄이고 과도한 진동 작용시 배관계를 보호하기 위한 장치가 필요하며 파이프 시스템의 손상을 방지하기 위해 여러가지 장치가 사용되고 있으며 이러한 장치들은 다음과 같은 요구조건이 제시됨.
- 높은 감쇠 성능(동적진동, 지진, 충격등)
- 유지관리가 필요없는 높은 내구성
- 방사능, 온도 등에 대한 저항 능력
- 온도신축시 구조물에 낮은 반력 재하
- 진동에 대한 즉응성
- 파이프 시스템에 지진 및 충격하중과 같은 급작스런 외력 작용시 안정성 확보
- 낮은 유지관리 비용
당사의 속도의존적 거동을 하는 파이프댐퍼(Pipework Damper)와 충격을 완충하고 변위를 제한하는 완충장치(Pipework Restrainer)는 파이프 시스템에 설치하여 시스템 전체의 강성 및 감쇠특성을 추가하여 광범위한 주파수 특성을 가지는 파이프 진동을 제어하는 최적화 설계를 가능하게 함.
당사의 파이프 댐퍼는 아래 그림과 같이 수직, 수평시험이 이루어지며 VPD-50의 주파수별 하중-변위 곡선은 아래와 같음
1. 시험전경
2. 파이프 댐퍼의 주파수별 하중-변위곡선(수평, VPD-50)
당사의 파이프 댐퍼(Pipework Damper)는 상기 요구조건을 충족하며 다음과 같은 주요한 장점을 가짐.
- 속도 의존적 거동을 통해 파이프 시스템 전체의 강성 및 감쇠특성의 최적화
- 속도 의존적인 점성유체의 사용으로 온도신축과 같은 저속 거동시 낮은 하중 발생
- 내부구조에 마모를 일으키는 부분이 없어 유지관리 불필요
- 즉 거동을 통해 3차원 거동을 하는 파이프 시스템에 적합
- 사용되는 점성유체인 실리콘 유체는 무독성, 불연성이며 온도 의존성이 적음
- 캡, 밸브, 외부 유체저장소등이 없어 동적진동에 대해 즉각 작용

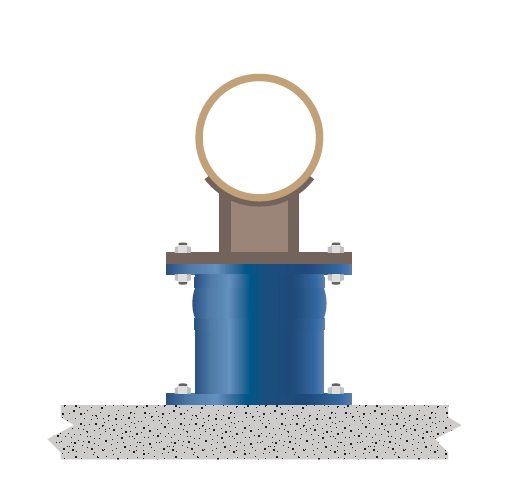

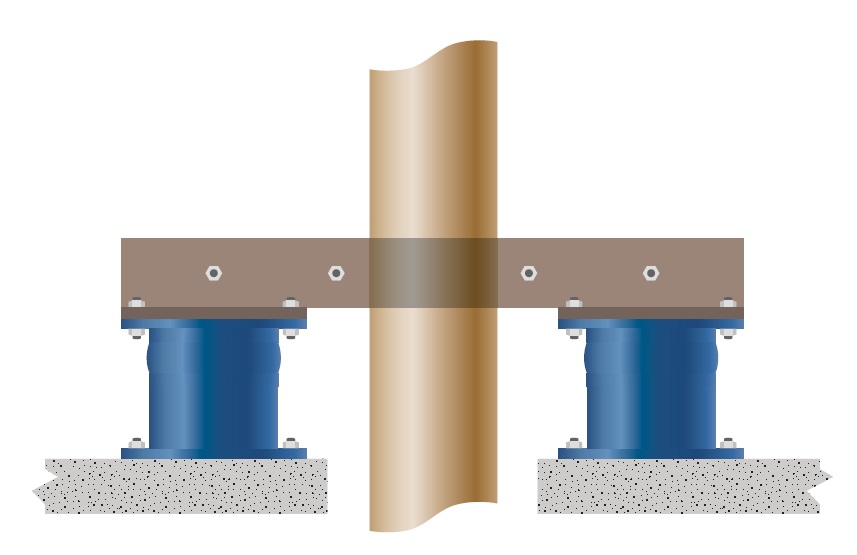

3. 설치 예시
