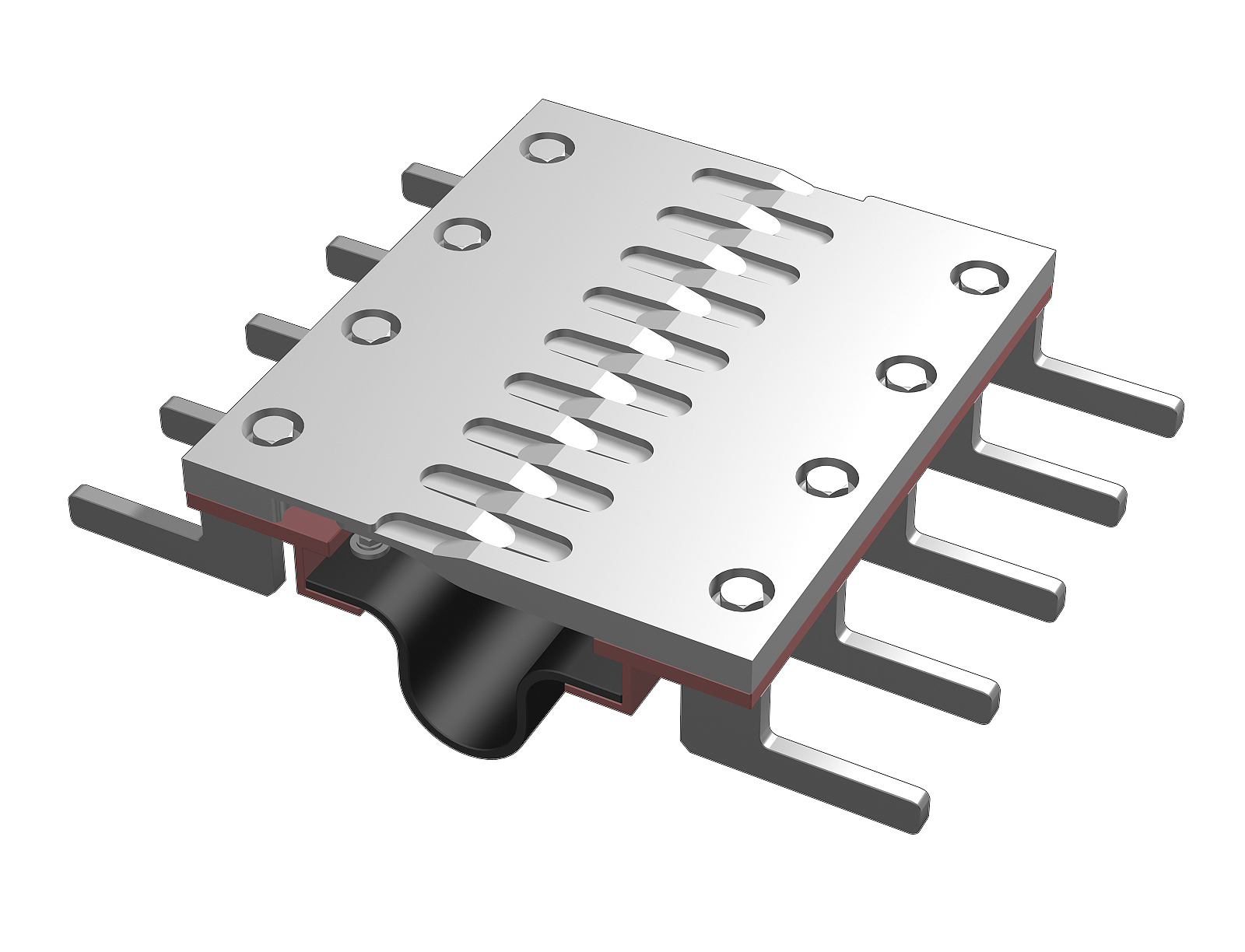

더블핑거조인트(DFJ)
Double Finger Joint
1. 개요
기존 핑거형 신축이음장치는 핑거판과 핑거판 사이의 간격(틈새)으로 인하여, 자전거나 보행자의 통행 시 사고를 유발할 수 있다. 이를 개선한 더블핑거조인트는 핑거판 간격의 틈새 공간이 완전 밀폐되는 구조로, 신축이음장치 구간을 통행함에 있어서 유발되는 사고를 방지하고, 이물질 유입을 전면 차단하여 Rubber Seal의 내구성 증대와 교체주기의 연장 효과가 우수한 신축이음장치이다.
2. 특징
• 더블핑거 블록이 신장시 틈새공간이 없도록 완전 밀폐되는 구조로 신축이음장치 하부로 이물질 유입 차단
• 이물질 유입을 차단하여 Rubber Seal의 내구성 증대로 인한 교체주기 연장
• 상 ∙ 하판 분리형으로 Rubber Seal만 별도로 교체가 가능하여 유지관리 측면이 우수함
• 더블 핑거 블록을 사용하여 교량 상판 양측에서 지지하여 신축이음장치의 지지력과 내구성 우수
