비배수 핑거조인트(WMF)

비배수 핑거조인트  WMF

Waterproof Membrane Finger Joint


기존 핑거조인트의 U자형 방수시트는 유수 외에 이물질이 동시 유입되어 잦은 파손이 유발되는 문제점이 있어 이를 개선하고자 상부(교면)에는 핑거판이, 하부에는 방수재 지지판이 구성되어 그 사이에 다공의 방수씰을 조립, 설치하도록 하여 레일 형식의 신축이음장치와 동일한 교면 방수처리가 이루어지도록 한 신축이음장치









1. 기존 핑거 조인트의 문제점

• 핑거 갭(gap)으로 유입되어 쌓인 이물질의 적체하중에 의한 방수시트의 파손 및 방수 기능 상실
• 이물질에 의한 화학반응으로 방수시트의 부식, 교량의 내구수명 단축
• 방수재 파손시 보수방법이 전무함
• 이물질의 주기적인 청소가 요구됨
• 별도의 우수홈통 설치로 공사비 및 유지보수 비용증가



2. 비배수 핑거조인트의 특징

• 레일조인트와 동일하게 별도의 배수시설 불필요
• 기존 핑거조인트와 달리 유격사이로 이물질 유입이 없어 별도의 유지관리 불필요
• 핑거판과 방수재 지지판이 분할 구성, 조립되므로 시공 및 유지보수 용이
• 이물질 적체로 인한 방수재의 파손 문제 완전해소로 교량의 내구성 향상
• 신축량의 크기에 관계없이 모든 규격에 적용 가능
• 하부의 신축부재 지지판은 내식성이 강한 재질을 적용함

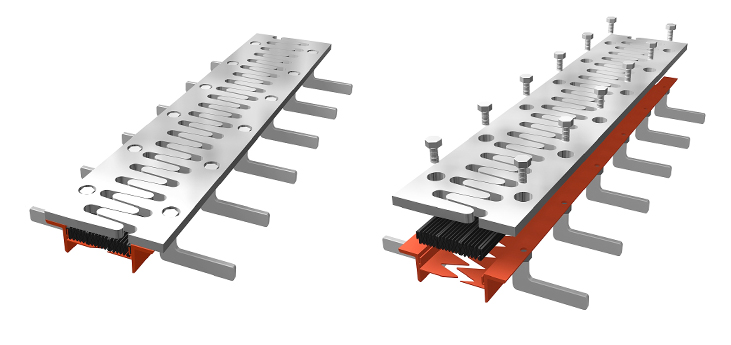

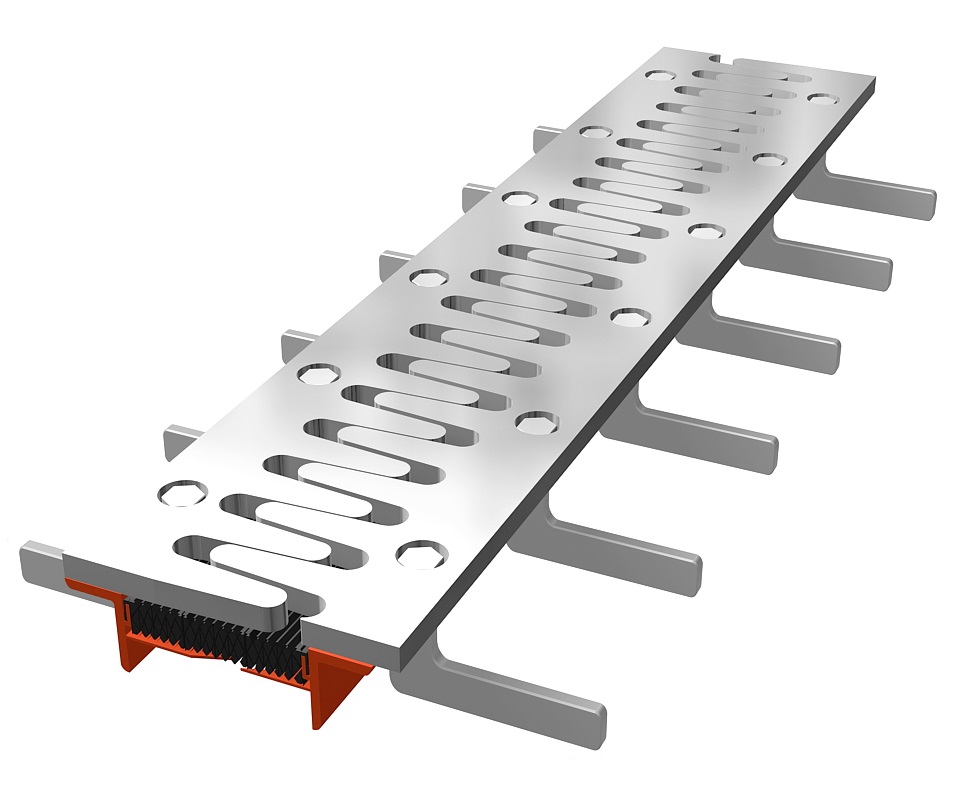

3. 비배수 핑거조인트의 형상
