협소부천공

협소부 천공



1. 공법 개요

    본 공법은 교량구조물의 받침장치 교체 및 전단키 설치 공사에서 구조물의 제한적이고 협소한 공간에서 출입이 가능하게 형성되어지며

    기존 구조물의 손상을 최소화하면서 구조물의 수평 벽면에 간편하게 앵커홀을 천공하고, 신설 교량구조물의 받침장치와 동일한 형태로

    받침장치 교체 시공이 가능하며, 기존 구조물의 콘크리트 깨기를 최소화 및 소음, 분진 발생으로 인한 민원을 최소화 하여 받침교체와 전단키

    설치가 가능하도록 해주는 장치 및 시공법이다.

    또한 리모콘을 제외한 장치전체가 협소공간내에 위치하게 된다.

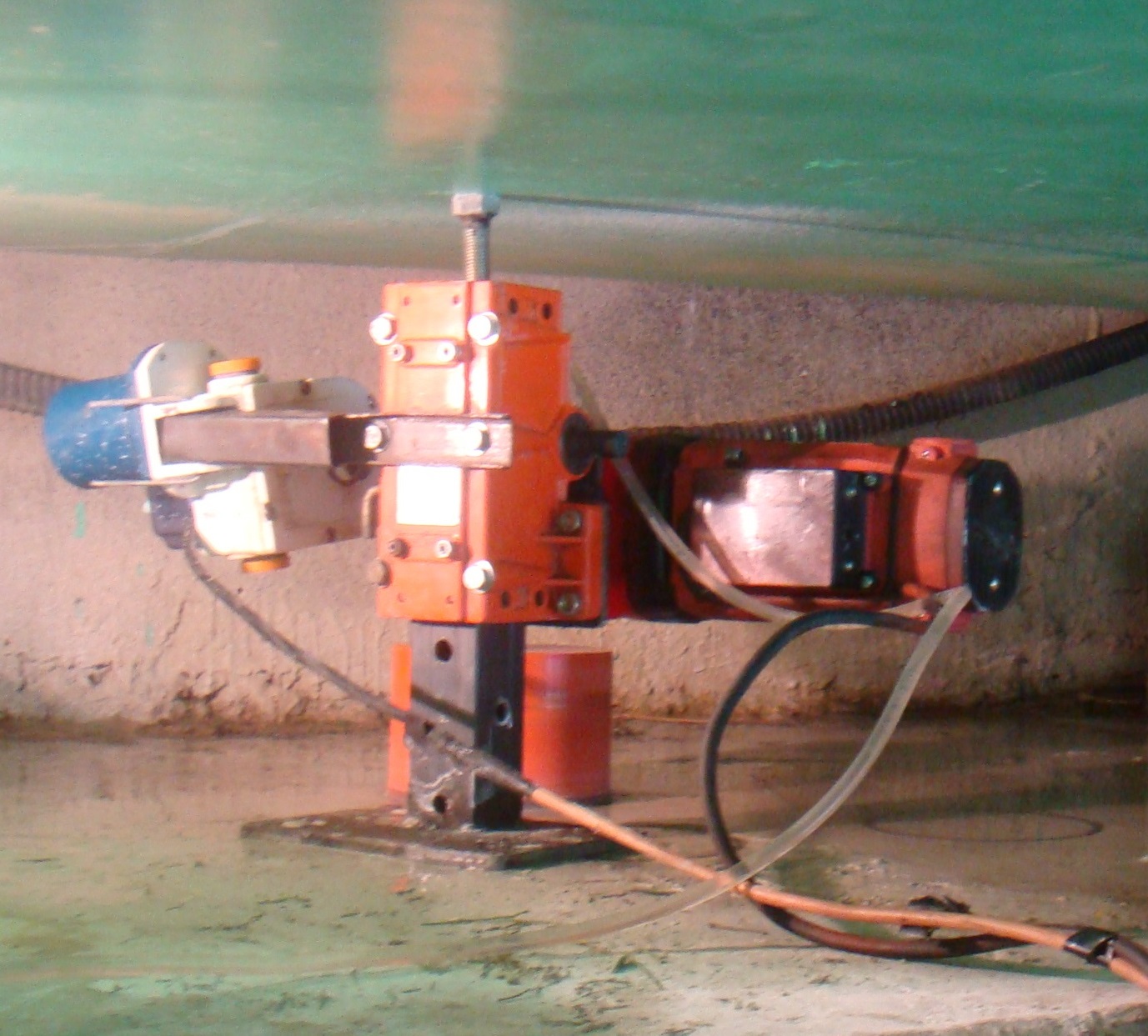

2. 장치 구성

    본장치는 외부 측면에 세로방향으로 래크기어 및 가이드 레일이 부착되는 몸체가 형성되며, 몸체를 감싸는 형태로 내측에 피니언 기어가 부착된

    승강부재와 일체형으로 구동 모터가 부착된 천공 드릴로 구성 되어진다.



3. 장치 구동

    본장치의 구동은 작업자의 리모콘 조절로 간편하게 구동 가능하여 승강부재의 피니언기어가 회전시 몸체의 가이드레일을 따라 승하강이

    가능하고 승강부재에 일체형으로 부착된 모터의 구동력으로 회전되는 천공 드릴로 앵커홀 천공이 가능하다.



4. 특허증
