컴퓨터 정밀 인상공법

컴퓨터 인상공법

Computer control Synchronous Lifting system



SYSTEM의 개요
• 윈도우 운영체제를 바탕으로 한 Computer System 적용
• 2~120Point 까지 유압동조 인상/인하(Synchronous Lifting)
• 구조물 변형 / 손상을 방지하고 완벽한 안전성 확보
• 전 작업공정이 데이터로 기록되어 출력 및 도표화 가능하고 전체 작업 공정에 대한 관리 / 분석이 가능하여 완벽한 공정관리가 가능한 공법임
• 중앙통제소에서 전체 공정을 제어하며 작업이 이루어 지므로 최소의 인원으로 작업이 가능함(노무비 절감 효과)




1. 개발배경
• 교량등 중량 구조물을 인상 / 인하 하는 기존의 기계적인 동시 인상 방법은 인상 지점의 하중 차이와 유압 JACK의 기계적 성능 차이로 인하여 각 인상 지점간 오차가 2~50m/m이상 발생하고 있어 실질적인 동시 균등 인상이 불가함
• 실질적인 동시 균등 인상이 안될 경우 인상 대상 구조물에 심각한 구조적 손상을 초래할 수 있으며, 인상 시에도 교량의 붕괴 등을 유발할 수 있음
• 교좌장치 교체 등 구조물 인상 / 인하 작업을 수행한 구조물에서 균열 등 손상 사례가 빈번하게 보고되고 있음
• 이와 같은 문제점을 극복하기 위해 중량구조물의 인상 / 인하 작업 시 각 유압-JACK간 오차 범위를 최소 1mm까지 제어할 수 있는 컴퓨터제어 동시 균등 인상 방법의 개발이 요구되고 있음.

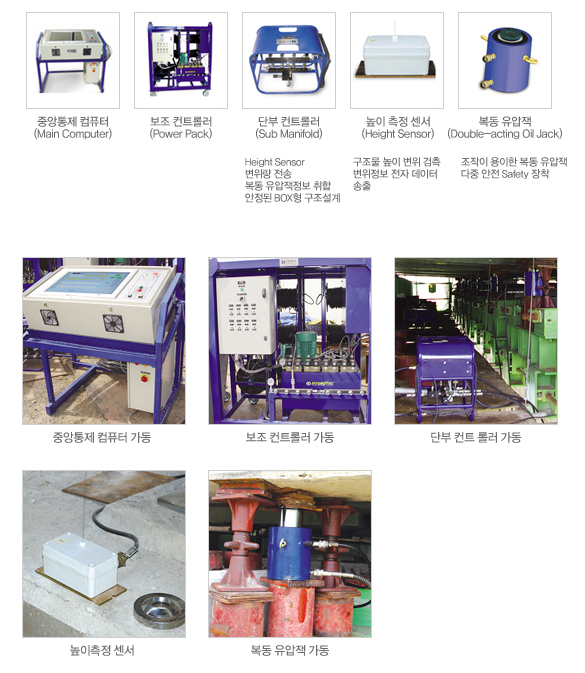

2. C.L.S SYSTEM 장비구성



• 각 유압재 지점을 중앙통제 컴퓨터 운영자가 DISPLAY로 통제하므로 인력배치를 최소화 하고 인상을 자동화하여 인상오차를 최소화 (±1~3mm) 할 수 있어 구조물의 손상없이 완벽하고 가장 안전하게 인상하는 시공방법
• 선진국의 경우 대부분의 구조물 인상 시 컴퓨터인상 방법을 적용하고 있음
